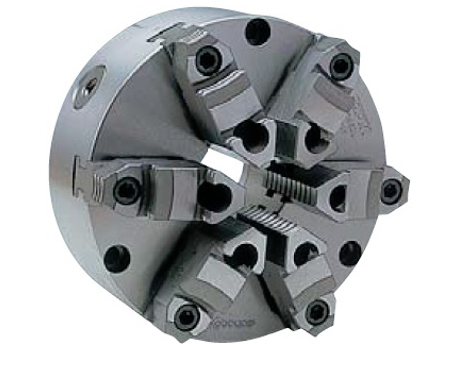

小林铁工 TC460F6 是一款 18 英寸六爪漩涡卡盘，相较于同基础型号 TC460F 的三爪设计，它在夹持稳定性上更具优势，适配大型工件的高精度加工，常应用于重型旋盘加工场景。

1. 核心优势

• 强夹持 + 六爪设计，适配大型工件：65kN 的大夹持力搭配六爪结构，既能牢牢固定重量较大的大型工件，又能将夹持力均匀分散在工件表面，避免大型薄壁工件加工时因受力不均出现变形，保障加工精度。

• 通用性强，降低使用成本：硬爪和生爪可按需选用，适配粗加工与精加工不同场景，且内外爪通用，无需额外采购专用爪件，减少配件投入成本，同时适配多种尺寸范围的工件，无需频繁更换卡盘。

• 安装便捷，适配性广：前面安装的设计简化了与旋盘、分度台的装配流程，无需对设备进行复杂改造。标准化的安装接口和配套配件，使其能快速适配各类主流重型旋盘设备，缩短设备调试周期。

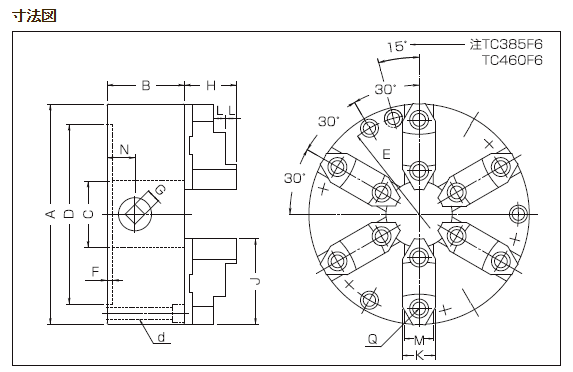

寸法表

型　式	No	A	B	C	D(H6)	E	F	H	J	K	L	M	N	G	Q爪ボルト	d取付ボルト	図面
TC230F6	9	233	82	70(75)	190	210	6	55	90	35	12	28	29.5	12	12-M12×25	3-M12×90
TC273F6	10	274	86	90(100)	230	250	6	53	95	35	12	28	30.0	12	12-M12×25	3-M12×95
TC310F6	12	310	92	110(120)	260	285	7	59	110	40	14	30	32.2	14	12-M12×30	3-M12×100
TC385F6	15	385	100	130(150)	330	355	7	71	127	43	15	35	32.8	15	12-M16×35	6-M12×110
TC460F6	18	460	114	150(190)	400	425	8	80	130	50	17	45	38.0	17	12-M20×45	6-M16×125

C寸法（　）内は追加工可能最大穴径

仕　様

把握範囲について、（　）内まで把握は可能ですが推奨しておりません。
